Pines de Arduino: Analógicos y Digitales

octubre 7, 2024

Introducción

Cuando tienes una placa Arduino delante, lo primero que notas son sus pines. Pero, si nunca has trabajado con uno, puede que no te quede claro para qué sirven.

¿Es lo mismo un pin analógico que uno digital? ¿Puedo conectar cualquier cosa a cualquier pin?

Los pines son los encargados de que Arduino pueda interactuar con el entorno: recibir información de un sensor o activar un dispositivo.

Sin ellos, todo se quedaría en la placa. Pero no todos los pines son iguales, y saber diferenciarlos te evitará dolores de cabeza cuando empieces a conectar tus dispositivos.

En este artículo vamos a ver de forma sencilla y sin complicarnos qué son los pines analógicos y digitales, qué dispositivos puedes conectar a cada tipo, y cómo elegir el adecuado para tus proyectos.

Pines digitales: Cómo funcionan y para qué sirven

Los pines digitales de Arduino son los más directos de usar. Solo tienen dos estados: HIGH (encendido) o LOW (apagado).

Esto significa que pueden activar o desactivar dispositivos de forma clara, sin complicaciones. Son ideales para proyectos donde solo necesitas encender un LED, activar un relé o detectar si un botón ha sido pulsado.

Lo interesante de los pines digitales es que pueden configurarse tanto como entradas (input) como salidas (output). Si los configuras como salida, el pin envía una señal para activar un dispositivo.

Por otro lado, si lo configuras como entrada, el pin «escucha» lo que ocurre, como cuando detecta si un interruptor ha sido presionado. Esta flexibilidad los convierte en una pieza clave para muchos proyectos.

Aunque los pines digitales parecen simples, también tienen un truco bajo la manga: el modo PWM (Modulación por Anchura de Pulso). Este modo permite simular valores intermedios, algo muy útil cuando quieres, por ejemplo, variar el brillo de un LED o ajustar la velocidad de un motor.

Aunque el pin sigue trabajando entre HIGH y LOW, lo hace de manera tan rápida que parece estar produciendo una señal continua.

El PWM es particularmente útil en proyectos donde necesitas más control. Si bien los pines digitales por sí solos solo pueden encender o apagar un dispositivo, el modo PWM te permite graduar esa acción, dándote la posibilidad de hacer ajustes finos sin necesidad de usar un pin analógico.

Los pines digitales son esenciales para cualquier proyecto con Arduino.

Ya sea que solo necesites controlar algo de forma binaria o quieras añadir más matices con PWM, estos pines son increíblemente versátiles.

Pines analógicos: Lecturas que lo cambian todo

A diferencia de los pines digitales, los pines analógicos son capaces de leer valores más complejos y continuos.

No todo es «encendido» o «apagado».

Los pines analógicos permiten medir una gama de valores que va desde 0 hasta 1023, lo que te da mucha más precisión cuando trabajas con sensores como los de luz, temperatura o humedad.

Imagina que tienes un sensor de luz conectado a un pin analógico. En lugar de simplemente decirte si hay luz o no (como haría un pin digital), un pin analógico te ofrece un valor exacto sobre la cantidad de luz que está recibiendo.

Esta capacidad para capturar variaciones continuas es esencial cuando necesitas precisión en tu proyecto, ya sea para controlar la intensidad de una luz, medir la temperatura o ajustar la velocidad de un ventilador.

Cada pin analógico de Arduino puede leer voltajes que van desde 0V hasta 5V, y convertir ese voltaje en un número entre 0 y 1023.

Esto es lo que se llama «resolución», y es lo que te permite obtener lecturas detalladas y precisas.

Imaginate, si estás trabajando con un sensor de temperatura, podrías saber exactamente cuántos grados está marcando (lectura analógica), y no simplemente si hace «calor» o «frío» (lectura digital).

Los pines analógicos son especialmente útiles cuando trabajas con dispositivos que requieren mediciones exactas.

Si estás controlando un motor que debe ajustar su velocidad dependiendo de la temperatura ambiente o del nivel de luz, un pin analógico será tu mejor aliado.

Incluso en proyectos más sencillos, como un sistema de riego automático, un pin analógico te permite controlar con precisión cuánta agua necesita una planta en función de la humedad del suelo.

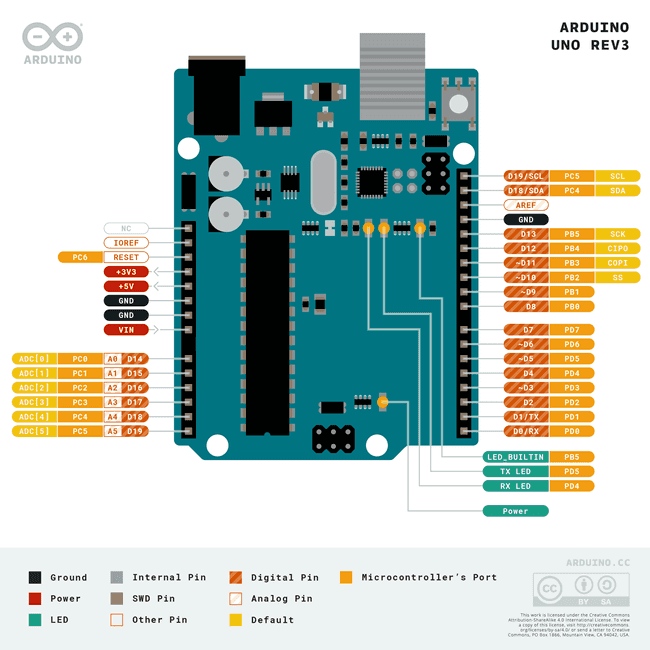

Aunque en placas como la Arduino Uno no todos los pines son analógicos, los que están disponibles suelen ser más que suficientes para la mayoría de los proyectos.

Normalmente verás estos pines etiquetados como A0, A1, A2, etc. Dependiendo de cuántos sensores o dispositivos analógicos quieras conectar, tendrás que planificar bien su uso, pero con una buena estrategia, puedes manejar fácilmente todo tipo de proyectos.

Diferencias entre pines digitales y analógicos: ¿Qué elijo para mi proyecto?

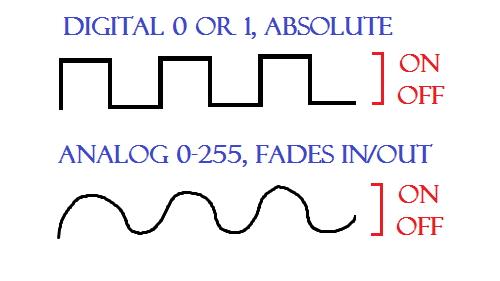

La principal diferencia entre los pines digitales y analógicos radica en cómo interpretan y transmiten la información.

Los pines digitales solo entienden dos estados: encendido (HIGH) o apagado (LOW), es decir, son binarios.

Esto los hace ideales para dispositivos que funcionan de forma binaria, como interruptores, botones o LEDs que simplemente se encienden o apagan.

Por otro lado, los pines analógicos permiten leer una gama continua de valores. Mientras los pines digitales solo te dicen si algo está «encendido» o «apagado», los pines analógicos te permiten medir una variedad de niveles, como la cantidad exacta de luz que recibe un sensor o la temperatura ambiente.

Así que, si necesitas precisión y controlar cosas como la velocidad de un motor o la intensidad de una luz, los pines analógicos son la mejor opción.

Elegir entre un pin digital o uno analógico depende completamente del tipo de dispositivo que quieras conectar.

Si solo necesitas detectar si una acción ha ocurrido, como cuando se pulsa un botón o se activa un sensor de movimiento, los pines digitales te servirán perfectamente.

Sin embargo, si trabajas con sensores que requieren más detalle, como los de temperatura o humedad, un pin analógico te ofrecerá la precisión necesaria.

Otra diferencia clave es la posibilidad de usar PWM en los pines digitales.

Este modo te permite controlar dispositivos de manera más avanzada, simulando un rango de valores intermedios, aunque sigas utilizando un pin digital. Esto es muy útil en casos donde no tienes suficientes pines analógicos disponibles, pero necesitas un control más fino, como variar el brillo de un LED o la velocidad de un motor.

En resumen, para proyectos sencillos donde solo necesitas activar o desactivar dispositivos, los pines digitales son la mejor opción.

Pero si el proyecto exige lecturas precisas o control gradual, como con sensores o motores, los pines analógicos son esenciales. Conocer la diferencia entre ambos te permitirá tomar decisiones acertadas y optimizar el rendimiento de tu proyecto de Arduino.

Ejemplos prácticos

Saber qué tipo de pin usar es esencial para que tu proyecto funcione correctamente, pero ¿qué dispositivos se conectan mejor a pines digitales y cuáles a analógicos? Vamos a ver algunos ejemplos que te ayudarán a aclarar estas dudas.

Dispositivos que funcionan con pines digitales:

Los pines digitales son ideales para dispositivos que solo necesitan estar encendidos o apagados. Por ejemplo:

• LEDs: El caso clásico de encender y apagar un LED con un pin digital.
• Botones o interruptores: Perfectos para detectar si has pulsado un botón o si un interruptor ha cambiado de estado.
• Relés: Estos pequeños dispositivos te permiten controlar aparatos de mayor voltaje, como una lámpara o un electrodoméstico.
• Motores de corriente continua (con control básico): Aunque puedes hacer funcionar un motor solo encendiéndolo o apagándolo, no tendrás control de su velocidad.

Dispositivos que funcionan con pines analógicos:

Los pines analógicos, como ya hemos visto, permiten lecturas más detalladas. Son ideales para:

• Sensores de luz: Como una fotoresistencia, que te da una medida precisa de la cantidad de luz en el ambiente.
• Sensores de temperatura: Perfectos para medir la temperatura ambiente de manera precisa y ajustar dispositivos como ventiladores o calefactores.
• Potenciómetros: Estos diales permiten ajustar valores con precisión, ideales para controlar el volumen en un altavoz o la intensidad de una luz.
• Sensores de humedad o presión: Si tu proyecto requiere medir condiciones ambientales exactas, estos sensores se conectan fácilmente a los pines analógicos.

Uso combinado de pines digitales con PWM:

No podemos olvidar el modo PWM en pines digitales. Aquí tienes algunos ejemplos donde puedes aprovechar este truco:

• Control de motores: Aunque no tengas pines analógicos disponibles, el PWM te permite variar la velocidad de un motor de forma eficiente.
• Ajuste del brillo de un LED: Puedes variar la intensidad de la luz sin necesidad de usar un pin analógico.
• Servomotores: Estos motores pequeños son ideales para controlar la posición de objetos, como un brazo robótico, y el PWM te da la precisión necesaria.

Estos ejemplos te muestran cómo cada tipo de pin tiene un papel importante dependiendo del dispositivo que quieras conectar. Al conocer estas diferencias, puedes crear proyectos más eficientes y adecuados a las necesidades de tus componentes.

Conclusión

Los pines analógicos y digitales son el corazón de cualquier proyecto con Arduino. Cada uno tiene sus características y aplicaciones específicas, y saber cuándo usar uno u otro es clave para aprovechar al máximo tus dispositivos.

Los pines digitales, con su capacidad para encender y apagar, son perfectos para proyectos sencillos que requieren acciones directas y claras, como encender un LED o detectar la pulsación de un botón.

Por otro lado, los pines analógicos te permiten obtener lecturas más detalladas y precisas, esenciales para trabajar con sensores que miden variables como la luz, la temperatura o la humedad.

Esta capacidad para interpretar un rango de valores es lo que te dará un control mucho más fino en proyectos que necesitan ajustes graduales, como regular la velocidad de un motor o la intensidad de una luz.

Además, con el modo PWM en los pines digitales, puedes simular ese control preciso sin tener que recurrir siempre a un pin analógico.

Esto te da más flexibilidad y potencia para manejar tus proyectos, incluso cuando los recursos de tu placa Arduino son limitados.

En resumen, la combinación de pines digitales y analógicos en Arduino te abre un mundo de posibilidades para crear proyectos diversos y complejos. Con esta base clara, puedes experimentar y llevar tus ideas al siguiente nivel, ajustando cada dispositivo a las necesidades específicas de tu proyecto.
