BUS I2C en Arduino – Guía Completa

octubre 2, 2024

Introducción

Si alguna vez has tenido que conectar más de un dispositivo a tu Arduino, sabrás que el cableado puede volverse un caos. Aquí es donde el Bus I2C se convierte en tu mejor aliado.

Con solo dos cables puedes comunicarte con varios sensores, pantallas y otros módulos, ahorrando espacio y facilitando las conexiones.

El Bus I2C es un protocolo de comunicación súper útil que te permitirá expandir las capacidades de tu Arduino sin tener que lidiar con montones de cables. ¿El truco? Usar direcciones para que el Arduino sepa con qué dispositivo está hablando.

En esta guía te voy a explicar de manera sencilla cómo funciona, cómo puedes empezar a usarlo y te daré algunos tips para que evites los errores más comunes al utilizarlo.

¿Qué es el Bus I2C?

El Bus I2C, o Inter-Integrated Circuit, es uno de esos protocolos de comunicación que te hacen la vida más fácil cuando trabajas con Arduino. ¿Por qué? Porque permite que varios dispositivos se comuniquen entre sí usando solo dos cables: uno para los datos (SDA) y otro para el reloj (SCL).

Esto significa que, en lugar de tener que dedicar un pin diferente para cada dispositivo, puedes conectar varios módulos con solo dos hilos. ¡Una maravilla cuando estás trabajando con espacio limitado o quieres mantener tu proyecto lo más limpio posible!

Lo mejor del I2C es que puedes conectar hasta 128 dispositivos a esos mismos dos cables. Cada uno de estos dispositivos tiene una dirección única, por lo que el Arduino puede preguntarles uno por uno sin confundirse. Imagínate, con solo dos cables puedes tener sensores, pantallas, módulos de comunicación, y todo lo que se te ocurra, trabajando de manera coordinada.

Este protocolo no solo es útil por su simplicidad, sino también por su versatilidad. Es compatible con un montón de módulos, desde pequeños sensores de temperatura hasta grandes pantallas OLED, lo que te abre un mundo de posibilidades para tus proyectos.

El Bus I2C es la herramienta perfecta para hacer más con menos, manteniendo todo ordenado y fácil de manejar.

¡Vamos allá! Aquí tienes el siguiente H2 con párrafos más cortos, siguiendo el estilo que buscas:

Escaneando dispositivos I2C

Una vez que tienes los dispositivos conectados, es momento de asegurarte de que todo está bien. Para eso, lo primero que vamos a hacer es escanear el bus I2C y ver qué dispositivos están conectados y funcionando.

El proceso es súper sencillo. Solo necesitas un pequeño programa que escanee todas las direcciones posibles del bus I2C y te diga cuáles están activas. Este código te ayudará a detectar si los dispositivos están bien conectados:

#include <Wire.h>

void setup() {
  Wire.begin();
  Serial.begin(9600);
  Serial.println("Escaneando I2C...");
}

void loop() {
  byte error, direccion;
  int dispositivos = 0;

  for(direccion = 1; direccion < 127; direccion++) {
    Wire.beginTransmission(direccion);
    error = Wire.endTransmission();

    if (error == 0) {
      Serial.print("Dispositivo I2C encontrado en la direccion 0x");
      Serial.println(direccion, HEX);
      dispositivos++;
    }
  }

  if (dispositivos == 0) {
    Serial.println("No se encontraron dispositivos I2C.");
  }

  delay(5000);
}

Este código va a buscar direcciones desde 1 hasta 127. Si todo está en orden, verás en el monitor serie las direcciones de los dispositivos conectados.

Si no aparece nada, lo más probable es que algo esté mal conectado o falten las resistencias pull-up. Así que siempre revisa esos detalles si te surge algún problema.

Leer y escribir datos con I2C

Ahora que ya sabemos cómo detectar nuestros dispositivos I2C, es hora de hacer algo más interesante: ¡leer y escribir datos! Para este ejemplo, vamos a utilizar dos de los componentes más clásicos y útiles en proyectos de Arduino: una pantalla LCD 1602 con I2C y el sensor MPU-6050.

Pantalla LCD 1602

La pantalla LCD 1602 con adaptador I2C es perfecta para mostrar texto sin complicarnos con muchas conexiones. En lugar de usar hasta 6 pines como las pantallas sin adaptador, con I2C solo necesitamos dos cables, lo que es un gran ahorro en espacio y simplicidad.

Vamos a hacer un ejemplo clásico: escribir un «Hello World» en nuestra pantalla LCD.

Primero, necesitas la librería adecuada. Si no la tienes, instala LiquidCrystal_I2C desde el gestor de librerías de Arduino.

Aquí tienes el código para escribir un mensaje en la pantalla LCD:

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Definimos la dirección del LCD (normalmente es 0x27, pero puede variar)
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  lcd.init();
  lcd.backlight(); // Enciende la luz de fondo
  lcd.setCursor(0, 0); // Posiciona el cursor en la primera fila
  lcd.print("Hello, World!");
}

void loop() {
  // No es necesario hacer nada en loop para este ejemplo simple
}

Este programa es muy sencillo. Inicia la pantalla, enciende la retroiluminación y escribe «Hello, World!» en la primera fila. Si no ves el texto, asegúrate de que la dirección I2C de la pantalla (en este caso, 0x27) sea la correcta para tu módulo. Algunas pantallas pueden tener una dirección distinta.

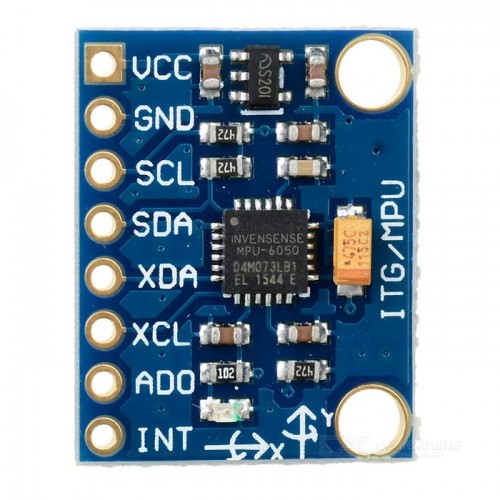

Sensor MPU-6050

El sensor MPU-6050 (del cual ya hablé en el artículo anterior) es uno de los más populares para detectar movimiento y orientación en tus proyectos. Utiliza el bus I2C para enviar información sobre la aceleración y la rotación del dispositivo.

En este caso, leeremos los datos del acelerómetro y giroscopio usando I2C. La librería que necesitamos aquí es MPU6050. Puedes instalarla también desde el gestor de librerías de Arduino.

Una vez que tengas todo listo, podrás usar esta estructura básica para leer los datos del sensor:

#include <Wire.h>
#include <MPU6050.h>

MPU6050 sensor;

void setup() {
  Serial.begin(9600);
  Wire.begin();
  sensor.initialize();

  if (sensor.testConnection()) {
    Serial.println("MPU6050 conectado exitosamente.");
  } else {
    Serial.println("Error de conexión con MPU6050.");
  }
}

void loop() {
  int16_t ax, ay, az, gx, gy, gz;
  sensor.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

  Serial.print("Acelerometro: ");
  Serial.print("X = "); Serial.print(ax);
  Serial.print(" | Y = "); Serial.print(ay);
  Serial.print(" | Z = "); Serial.println(az);

  Serial.print("Giroscopio: ");
  Serial.print("X = "); Serial.print(gx);
  Serial.print(" | Y = "); Serial.print(gy);
  Serial.print(" | Z = "); Serial.println(gz);

  delay(500);
}

Este código te permitirá leer los valores del acelerómetro y giroscopio, mostrándolos en el monitor serie. Así puedes monitorear la orientación y el movimiento de tu proyecto en tiempo real.

Con estos ejemplos ya tienes una base sólida para trabajar con el Bus I2C en proyectos reales. Desde escribir en una pantalla hasta leer datos de sensores avanzados, el I2C te facilita la vida, permitiéndote gestionar varios dispositivos con un cableado mínimo.

Consejos para evitar errores comunes

Trabajar con el Bus I2C suele ser sencillo, pero como todo en la electrónica, pueden surgir algunos problemas en el camino. Aquí te dejo una lista de los errores más comunes y cómo evitarlos, para que no pierdas tiempo buscando fallos en tus proyectos.

1. Revisa las conexiones

El error más básico, pero también el más frecuente: conexiones incorrectas. Asegúrate de que los cables SDA y SCL estén bien conectados a los pines correctos de tu Arduino (normalmente A4 y A5). Un mal contacto o un cable suelto puede causar que el dispositivo no responda.

2. Verifica las resistencias pull-up

Las resistencias pull-up son cruciales para que el Bus I2C funcione correctamente. Si notas que los dispositivos no responden o el escáner I2C no detecta nada, revisa que las resistencias pull-up estén conectadas correctamente. Lo ideal es usar resistencias de 4.7kΩ.

3. Chequea la dirección I2C

Cada dispositivo I2C tiene una dirección única. Si tienes varios dispositivos con la misma dirección, pueden surgir conflictos. Si el escáner no detecta tu dispositivo o si se produce un comportamiento extraño, prueba cambiar la dirección del dispositivo (si es posible) o utiliza un multiplexor I2C para manejar múltiples dispositivos con la misma dirección.

4. Problemas de alimentación

El I2C necesita que los dispositivos conectados tengan una buena alimentación. Asegúrate de que todos los módulos y sensores reciban la potencia adecuada. Si utilizas muchos dispositivos, tal vez necesites alimentar algunos de manera externa en lugar de confiar solo en el Arduino.

5. Cableado demasiado largo

El Bus I2C no está diseñado para funcionar con cables muy largos. Si estás conectando dispositivos a largas distancias, puede que pierdas señales o la comunicación sea intermitente. Mantén el cableado lo más corto posible y utiliza cables de buena calidad.

Conclusión

El Bus I2C es una herramienta indispensable para cualquier maker que quiera llevar sus proyectos al siguiente nivel. Con solo dos cables puedes comunicarte con un montón de dispositivos, desde pantallas hasta sensores avanzados, de manera eficiente y sin complicaciones.

En esta guía has aprendido desde lo más básico: cómo conectar los dispositivos, cómo escanearlos y cómo leer o escribir datos. También te he dado algunos consejos útiles para evitar errores comunes, porque, como siempre, es mejor prevenir que lamentar.

Ahora te toca a ti ponerlo en práctica. Con el Bus I2C y Arduino, las posibilidades son infinitas: desde proyectos simples como un «Hello, World!» en una pantalla LCD, hasta sensores complejos como el MPU-6050 que pueden medir el movimiento de tu robot o drone.

Así que no lo dudes, conecta esos módulos I2C, programa tu Arduino y empieza a explorar todo lo que este potente protocolo puede hacer por ti. ¡Tu imaginación es el límite!
